通用属性

为了快速体验流程设计器以及为不同的元素填充属性。这里重点介绍一下每一个类型元素可以设计的属性以及如何使用。

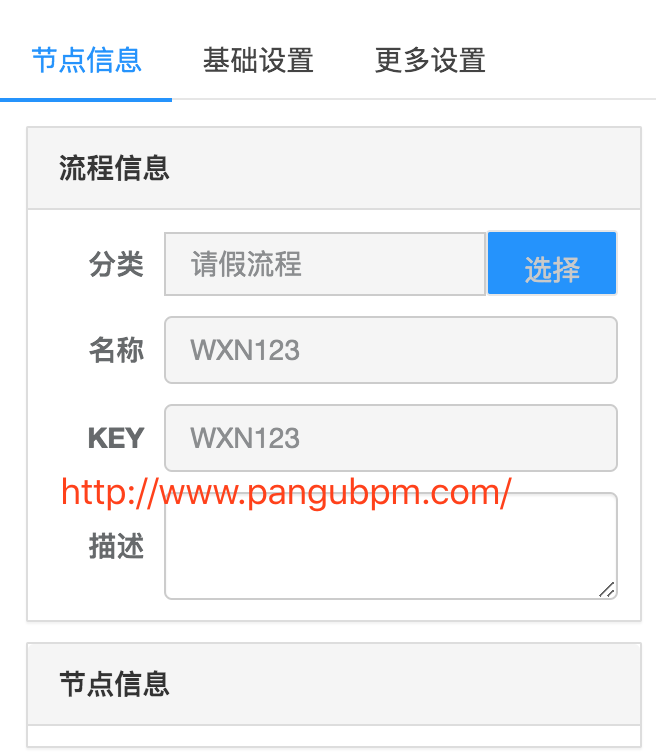

不管是何种元素，均有如下的几个面板，如下图所示：

节点信息面板包含了如下两个子面板。包括流程信息和节点信息。

流程信息为全局的，该面板主要用来设置流程的分类、key、名称和描述信息。

流程分类：用于将该模型聚合到指定的分类中，用户按照自己的业务进行归档即可。

流程key：命名规则，参考盘古BPM内部V1.0手册。

名称：模型的名称，最好起的有意义,且方便记忆。

描述信息：用于描述该流程的用途，比如：“这是一个请假流程”。

节点信息主要用来显示元素的id、名称、宽度、高度、X和Y信息。

元素id：引擎自动生成，无需人工干预。

元素名称：默认为当前的元素类型中文名称+当前的索引号，比如“用户节点1”或者“用户节点2” ，依次类推。

元素宽度、高度、X和Y信息：引擎自动生成，无需人工干预。

盘古BPM1.0中，节点信息不允许随便修改，如果打算修改元素的名称，可以双击元素进行修改即可。对于元素的坐标信息引擎自动生成。

节点信息在查看的时候，需要首先点击元素，然后才可以查看，如果没有选中元素，则不可以查看。具体操作如下图所示：

一定要先选中元素，才可以显示节点信息。

首先双击元素，然后在编辑框中输入名字，点击回车或者光标离开钙元素即可，如下所示：

再次查看节点属性，即可发现名称进行了修改。
